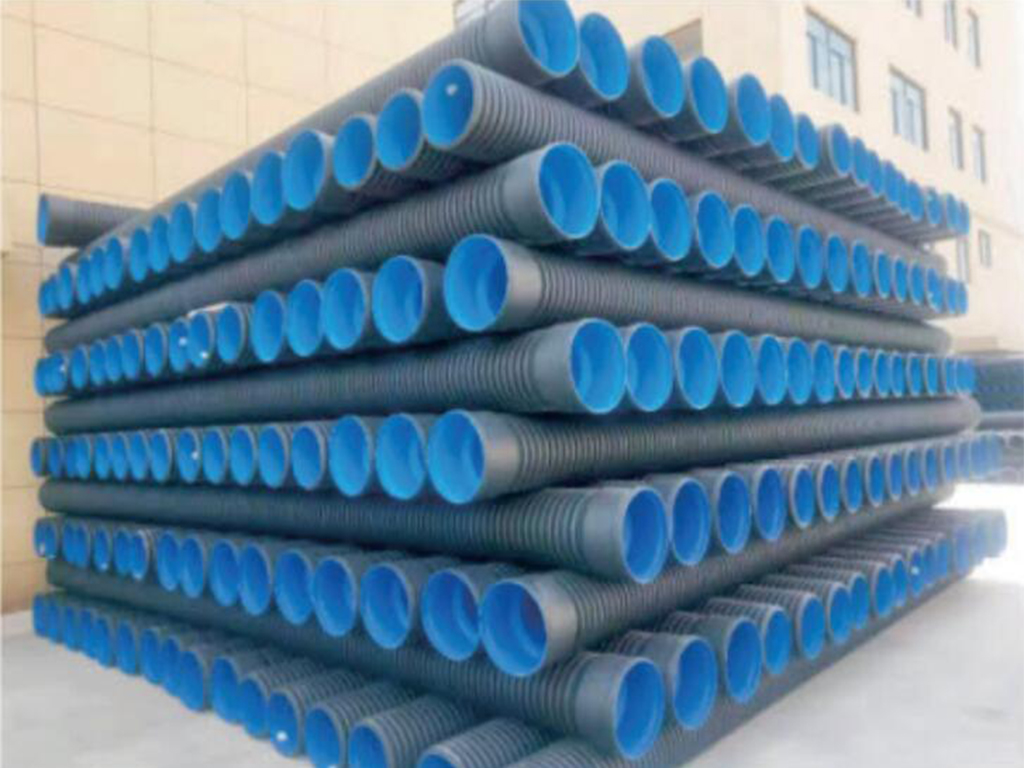

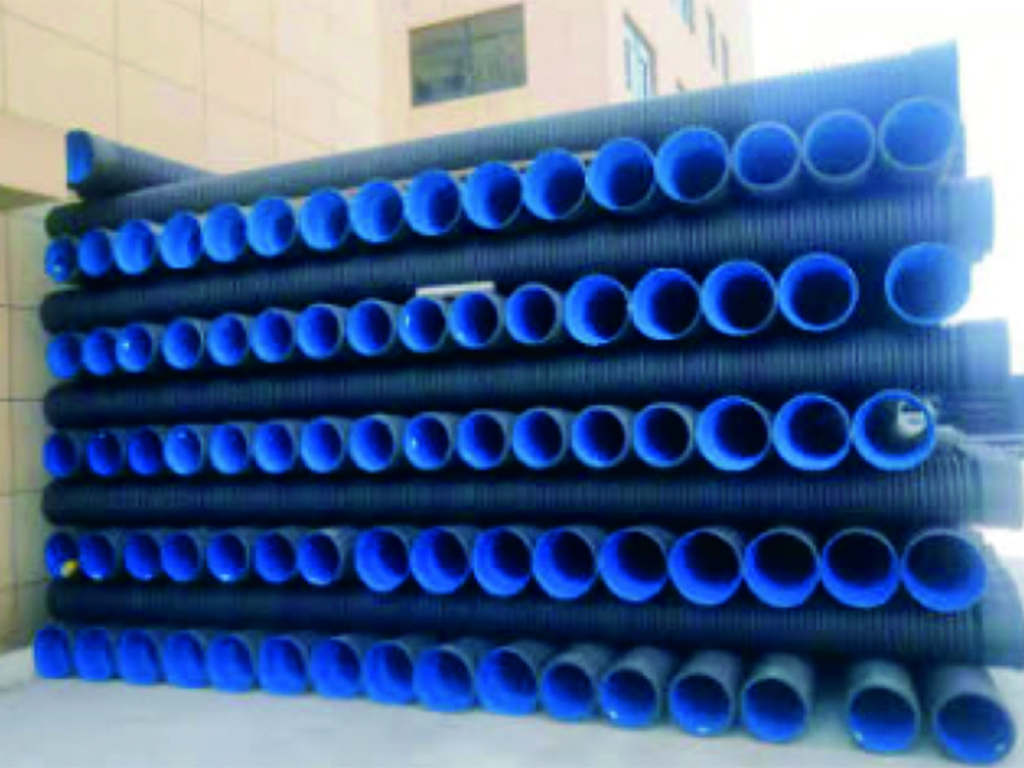

HDPE雙壁波紋管
HDPE雙壁波紋管
術語:
雙壁波紋管:管壁截面和擴口為雙層結構,其內壁光滑平整,外壁為等距排列的具有梯形中空結構的管材。
公稱直徑(DN):管材的公稱直徑,分內徑系列和外徑系列兩類同時執行。
環向彎曲剛度:管道抵抗環向變形能力的量度。單位KN/m2
主要用途
- 市政工程。可用于排水、排污管。
- 建筑工程。用于建筑物雨水管、地下排水管、排污管、通風管等。
- 電氣電信工程。可用為各種動力電纜的保護管。
- 鐵路、公路通訊。用為通訊電纜、光纜的保護管。
- 工業。廣泛用于化工、醫藥、環保等行業的排污水管。
- 農業、園地工程。用于農田、果園、茶園以及林帶排灌。
- 道路工程。用作鐵路、高速公路的滲、排水管。
- 礦場。可做礦進通風、送風、排水管。
- 開孔的雙壁波紋管可作鹽堿地高速公路的滲水排水管。
- 高爾夫球場、足球場工程。用于高爾夫球場,足球場的滲水排水管。
- 用于各種行業的排水、排污管。如大型碼頭、港口工程、大型機楊工程等等。
項目 | 單位 | 指標 | |
沖擊強度 | ≤10% | ||
環柔性 | 試樣圓滑,無反向彎曲無破裂,兩壁無脫開 | ||
環剛度 | SN4級(S1) | KN/m2 | ≥4 |
SN8級(S2) | KN/m2 | ≥8 | |
烘箱實驗 | 無氣泡,無分層,無開裂 | ||
連接密封試驗 | 無滲漏 |
公稱內徑 | 最小壓層壁厚8 min | 最小內層壁厚e min | 最小平均內徑di min |
接合長度A min |
DN/ID200 | 1.5 | 1.1 | 195 | 54 |
DN/ID225 | 1.7 | 1.4 | 220 | 55 |
DN/ID300 | 2.0 | 1.7 | 294 | 64 |
DN/ID400 | 2.5 | 2.3 | 392 | 74 |
DN/ID500 | 3.0 | 3.0 | 490 | 85 |
DN/ID600 | 3.5 | 3.5 | 588 | 96 |
DN/ID700 | 4.1 | 4.1 | 669 | 110 |
DN/ID800 | 4.5 | 4.5 | 785 | 118 |
雙壁波紋管的性能特點
產品材質新穎、結構合理、強度高
產品結構采用工字鋼受力原理,慣性矩加大。環剛度提高,使雙壁波紋管表現出高強的力學性能。通過試驗得出結果:波紋管管徑垂直方向平均變形率達3.14%時,其管頂荷載可達到60噸。
波紋管與平壁管相比,具有質量輕、省材料、降能耗的特點
在同等負荷前提下,與同種材質,同等規格的實心壁管材相比能夠節約原料40%左右。
雙壁波紋管內壁光滑,流量大,同流量(與鑄鐵管和混凝土管相比)使用口徑小
其內壁粗糙系數為0.009,而混凝土管的粗糙系數值為0.013,在同管徑的情況下,雙壁波紋管的輸水流量比混凝土管大30%,我們委托有關部門做了水力實驗,從實驗中得出三大要點: (1)同管徑,同流量條件下,采用波紋管可以減小坡度,降低埋深; (2)在同口徑、同坡度條件下,可增加流量,提高管材過水能力; ()同流量條件下,塑料波紋管可以選用小號管徑。
管材采用柔性接扣,抗不均勻性沉降強
特別適合在地基條件較差的環境中使用。
管材接口采用承插密封連接,現場搬運施工極為方便(500mm以下 ),減輕施工勞動強度,加快施工進度。
耐化學腐蝕性強,可在特殊場合下使用
(1)絕緣電阻>23000MQ;
(2)耐壓試驗>2500V;
(3)工頻擊空試驗>35KV
在供電系統范圍內,使用公稱直徑160毫米PVC-U雙壁波紋管要比氯化聚氯乙烯(CPVC)管的材料價格低70%左右。
管內不結垢,不用疏通,減少維護費用
一般情況下,施工不需做混凝土基礎,綜合工程造價低,使用壽命長
